規格說明：
閥體材料：不銹鋼s.s316/s.s304黃銅
執行器材料：合金鋁/s.s304不銹鋼
閥盤密封：PTFE/FPM
閥桿密封：PTFE/FPM
活塞密封：FPM/NBR
技術參數
接口尺寸：DN10-DN65
螺紋：3/8"-21/2"
適用介質：水、中性氣體或液體，酒精，油，有機溶劑，水蒸氣，弱酸或弱堿溶液。
介質溫度：
PTFE: -10℃- +200℃
FPM: -10℃- +100℃
粘度：Max 600 mm2/s
順流安裝/逆流安裝
控制介質：空氣/中性氣體
控制壓力范圍：0.3-O.8MPa
工作壓力：0-1.6MPa
氣動閥特點：1.高流速， 流體阻力小， 緊密可靠;2.結構簡單，使用壽命長， 免維護;3.適用于介質，粘度最大600mm2/s(厘斯);4.耐高溫、耐化學腐蝕;5.易安裝，氣控接口可360°旋轉，并且排空氣性能良好。氣動閥應用領域：1.罐裝/瓶罐系統;2.啤酒釀造和飲料技術;3.化工工業;4.橡膠機械;5.食品工業;6.紡織印染和漂白;7.真空技術;8.水處理裝置;9.清洗消毒高溫滅菌;10.洗滌機械。
|

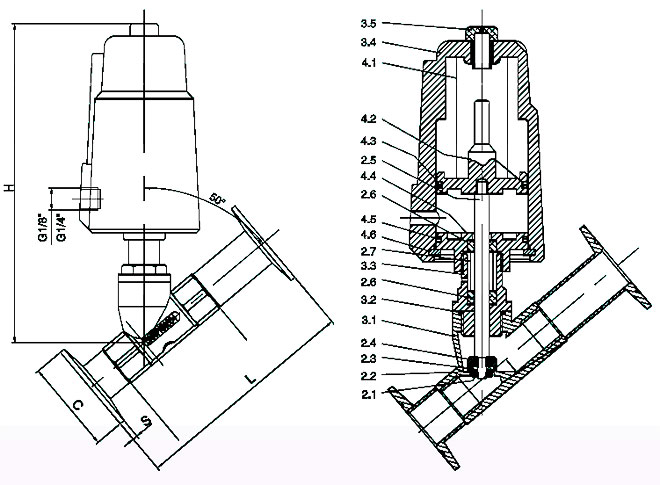

外形尺寸(mm) |
|
DN |
L |
C |
S |
H |
D |
執行器 |
|
15 |
110 |
51 |
3 |
170 |
51 |
40 |
|
20 |
116 |
51 |
3 |
185 |
62 |
50 |
|
25 |
130 |
51 |
3 |
195 |
62 |
50 |
|
32 |
156 |
51 |
3 |
235 |
76 |
63 |
|
40 |
156 |
65 |
3 |
250 |
92 |
80 |
|
50 |
178 |
78 |
3 |
265 |
92 |
80 |
|
65 |
207 |
91 |
3 |
305 |
117 |
100 |
|
80 |
231 |
106 |
3 |
365 |
140 |
125 |
|
部分列表 |
|
2.1螺栓 |
3.1閥體 |
4.1彈簧 |
|
2.2孔板密封件 |
3.2密封環 |
4.2活塞 |
|
2.3密封盤 |
3.3螺紋連接件 |
4.3O型圈 |
|
2.4閥盤 |
3.4汽缸 |
4.4閥蓋 |
|
2.5閥桿 |
3.5觀察窗 |
4.5O型圈 |
|
2.6V型填料 |
|
4.6檔圈 |
|
2.7彈簧 |
|
|
中國.上玉集團有限公司是專業生產氣動角座閥的廠家，快裝式氣動角座閥訂貨須知：
一、①快裝式氣動角座閥產品名稱與型號②快裝式氣動角座閥口徑③快裝式氣動角座閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的快裝式氣動角座閥型號，請按快裝式氣動角座閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
