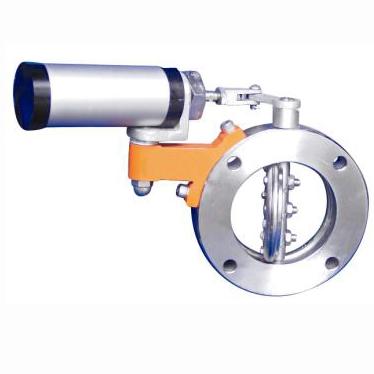

GIQ(D)型高
真空蝶閥,是氣動單元組合儀表中的執行單元,它來自調節儀表的信號,改變介質的切斷與流通,該產品操作作用大,閥體設計新穎,流阻小,額定流量系數大,密封性能優良.因而廣泛應用于石油,化工,輕紡,食品,泡塑等各工業部門的生產過程自動控制和遠程控制交流中.
結構與原理:
GIQ(D)型高真空蝶閥是由執行機構(氣動,電動)與轉角型蝶閥體二部份組邁出,中間由支架相連而邁出.以GIQ型為例:執行機構是由雙氣路氣缸為讓體,接受二位四通電磁閥控制輸出的(0.4-0.6MPa)氣源信號壓力為動力,通過控制元件改變氣流方向,執行氣缸驅動蝶閥作啟閉運動.
產品特點
該產品操作作用大,閥體設計新穎,流阻小,額定流量系數大,密封性能優良.因而廣泛應用于石油,化工,輕紡,食品,泡塑等各工業部門的生產過程自動控制和遠程控制交流中.
主要零件材料
GIQ型真空碟閥根據不同的材質,及不同的執行機構分類,適用于-25~200℃的介質,閥體由碳素鋼(鍍鎳)、不銹鋼等

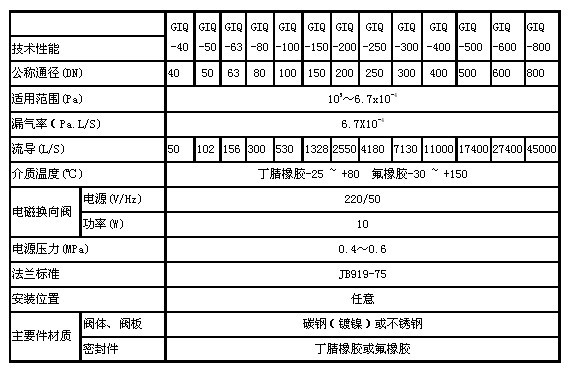

技術參數

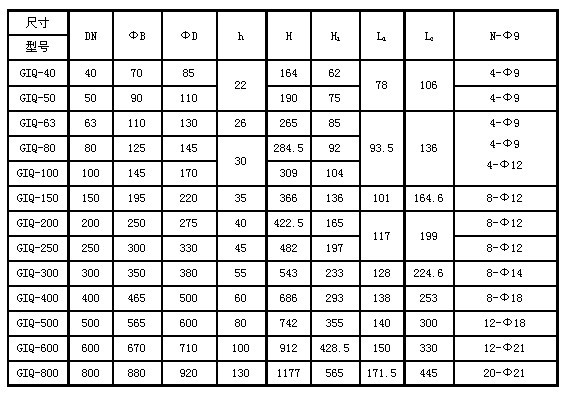

外形尺寸及重量
中國.上玉集團有限公司是專業生產自控閥的廠家，真空蝶閥訂貨須知：
一、①真空蝶閥產品名稱與型號②真空蝶閥口徑③真空蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的真空蝶閥型號，請按真空蝶閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
