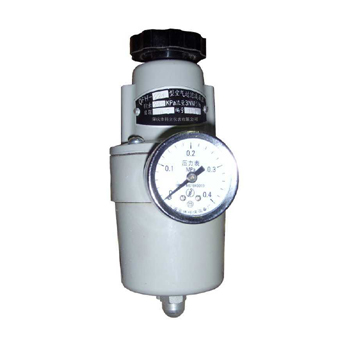

QFH空氣過濾減壓器是氣動薄膜調節閥組合單元的一種輔助裝置，經輸入0.3～1.0MPa壓縮空氣后，可向氣動遙控板和閥門定位器提供 0.14 ±10%MPa的潔凈氣源。
A,工作原理：當輸入0.3～1.0MPa壓縮空氣后，進入過濾氣室（A）進行除水、油、塵處理。由于給定彈簧的彈力將球閥推開，從而氣壓經球閥流人輸出管道，并通過小孔進入反饋氣室（B），此時氣壓作用在膜片上的力與給定彈簧力達到平衡。但由于輸出壓力受外界使用的干擾，就出現輸出壓力高或低于給定值。如輸出壓力低于給定值，則膜片上力與給定彈簧力失去平衡，膜向下位移，使球閥打開進行氣壓補償。如輸出壓力高于給定值，膜片向上位移，此時閥桿和膜片芯離開，氣壓由小孔排至大氣，以至達到新的平衡為止。因而，輸出壓力一直能定在所需要的給定值上。氣動閥組合單元控制氣源為0.14MPa。
B,維護與檢修:
壓力調整：輸出壓力與給定壓力不一致時，可作調整，起開頂端堵帽，輸入0.3～1.0MPa壓縮空氣，擰動調節螺絲即可改變輸出壓力，順時針調節輸出壓力升高，反時針調節則壓力降低，調節時機輸出壓力表在0.14MPa時即可，蓋上堵帽。
排污放水：表殼底部有一個滾花螺絲，作排污放水用，每年至少排放一次。
過濾芯清洗：每年至少清洗一次，清洗時須將減壓閥從管道上拆下進行，用汽油或四氯化碳清洗，洗后用壓縮空氣反沖吹凈，濾芯可重新裝入使用。
其結構如圖QFH型所示，主要由調節螺絲1、給定彈簧2、膜片3、球閥4、濾芯5、閥桿6和排水螺絲7等組成。
QFH型空氣過濾減壓器是氣動儀表輔助單元，它將來自空壓機的氣源進行過濾凈化，并能調至所需的壓力值進行穩壓，為各類氣動儀表提供氣源。結構原理空氣過濾減壓器按力平衡原理設計而成，由手輪、給定彈簧、罩、膜片組件、軀殼、球閥、過濾元件和外殼等組成。當氣源輸入空氣過濾減壓器，首先經過濾氣室，對氣源進行凈化。調正壓力是通過調節手輪推動壓縮彈簧產生推力，而后打開球閥，直至輸出壓力達到給定值。穩壓是因輸出壓力通過反饋孔進入反饋氣室產生一個向上的推力，與給定彈簧的壓力比較，當達到平衡狀態時，輸出壓力即可穩定。
C,參數與規格： 型號 QFH－111 QFH－211 QFH－212 QFH－213 QFH－221 QFH－222 QFH－223 QFH－241 QFH－261
氣源壓力MPa 0.3～0.7 0.4～0.7 0.5～1 0.7～1
最大輸出壓力MPa 0.16 0.25 0.4 0.6
最大輸出流量m3/n
(標準狀態) 3 12 30 3 12 30 3
壓力特性 ≤1.5
